Druck-durchlöcherte das ausgeglichene differenziale Druckregelventil-Stamm-und Käfig-Führen Stecker-Art

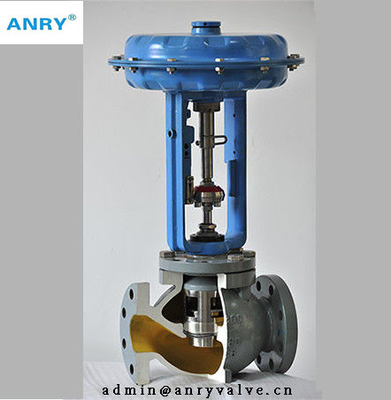

Druck-durchlöcherte das ausgeglichene Stamm-und Käfig-Führen Stecker-Art Regelventil

Geführt durch große Bereichsbuchse und -käfig, sind Arbeitsordnungen von der dynamischen Stabilität. Die Reihe wird durch ausgeglichene Ordnungen gekennzeichnet und kann sehr Hochdrucktropfen aushalten. Sie benötigt nur kleine gestoßene Kraft, zuverlässig zu modulieren. Durchlöcherter Zylinder Stecker kann die Dichtfläche des Sitzes vor durch Hochgeschwindigkeitsfluß beschädigt werden effektiv schützen reinigte. Kombiniert mit komplexen Kolbenringen, stellt er auch ausgezeichnete Robbenleistung dar.
Sbc-Reihe entspricht den normalen und Hochleistungsanwendungen.

Standardspezifikation
Ventilkörper
Art: Werfen Sie Kugel Ventil
Nennweite: DN80, 100, 150, 200, 250, 300, 350, 400
Nenndruck: ANSI 150, 300
LÄRM PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2,5, MPa 4,0
Endanschluß: Rf Flansch ANSI-B16.5, RTJ
RF DIN2543/2544/2545
RF JISB2201
RF JB/T81
JB/T82.2 FM
Schweißung: SCHALTER ANSI-B16.5 (DN≤50); BW (DN>50)
Vertrauliches Maß:
ANSI150RF, JIS10K (IEC60534-3-1 37 Reihen)
ANSI300RF, JIS20K, JIS30K (IEC60534-3-1 38 Reihen)
ANSI150/300 RTJ (KLASSE 150/300RTJ ASME B16.10)
LÄRM PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2,5, MPa 4,0 (ISO5752 1 Reihe)
Beziehen Sie bitte sich auf Tabelle 6.1~6.2
Körper-Material: Beziehen Sie bitte sich auf table1 sich beziehen bitte auf Abbildung 3 für bearbeiteten Temp. &Pressure Strecke
Mützen-Art: Geschlechtskrankheits-Art ...... - 46℃~200℃; 200℃~300℃
Strahlungsflossenart ...... 300℃~530℃
(Bitte Lohnaufmerksamkeit zum unterschiedlichen Temp. &Pressure Strecke des Materials)
Verpackungsmaterial: Verpackendes PTFE-V-Ringmittel, Graphitmittelverpackung,
verpackender Graphit,
Funktionierender Temp. &Pressure Strecke ist shownn in Tabelle 2, figure2
Dichtungs-Dichtung: Gewundene gedrehte Dichtung (PTFE+316, flexibles Graphite+316),
Graphit mit Metalldichtung (Graphite+316, Graphite+304)

Ventil-Ordnung
Stecker-Art: Perforierter Zylinderstecker
Fluss-Eigenschaft: EQ%, Linearitäten (beziehen Sie bitte sich auf figure4)
Ordnungs-Material: Beziehen Sie bitte sich auf Tabelle 3 für materielle Versammlung Geschlechtskrankheit, bearbeiteter Temp. &Pressure Strecke
Auslöser
Art: Multi-Frühlingsmembran
Luftzufuhr: Max. 6bar
Umgebender Temp.: - 20℃~+80℃
Frühlingsstrecke: Wie in Tabelle 5 gezeigt
Flugverbindung: G1/8 (SA1); G1/4 (SA2); G3/4 (SA3)
Geschlechtskrankheits-Spezifikation: Wie in Tabelle 5 gezeigt

Zusatz
Stellwerk, Filter-Reglerventil, Magnetventil, Begrenzungsschalter,
VentilStellungsübermittler-, Zusatzrelais, Verschluss-Ventil, Handrad, etc.
