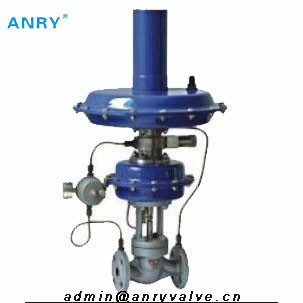

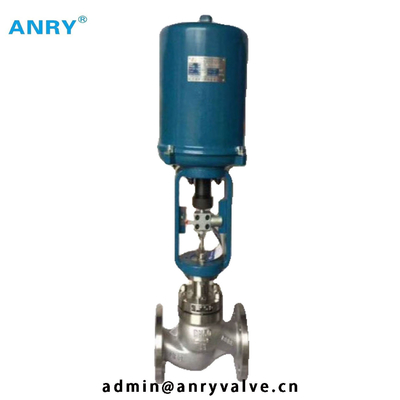

Druckregelventil-Standardmodularbauweise SS304 SS316 stabilisierte Selbst

Selbst-Betriebs-/stabilisierter Druck flanschte Regelventil Rfs SS304 SS316

Selbst-Betriebsdruckregelventil wird aus Körperversammlung, der Auslöser verfasst und bringt Frühling, Edelstahlbälge in Position, Druck von Außen-Hahn und alles das. Das Ventil tut erfordert keine zusätzliche Energie von den Fremdquellequellen, mittels Druck des Mediums selbst als Triebfahrzeuge, kann es den Mitteldruck automatisch steuern und stabilisieren.
Es ist möglicherweise für Dampf, nicht ätzendes Gas, Flüssigkeit und Dampf in den verschiedenen Prozesssystemen passend.
Hauptmerkmale:
1 Druckreglerfunktion stellen hohe Empfindlichkeit sicher
2 Reliablyhandling mit lärmarmer und freier Wartung
Standardmodularbauweise 3
4 hat sie mehrfache zusammengesetzte Kontrollen durch Kombinationen von verschiedenen Komponenten

Standardspezifikationen

Körperbau: Formkugelventil, (wie in Tabelle 1) gezeigt
Nenndurchmesser: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Nenndruck: GB PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
LÄRM PN16, PN25, PN40
Endanschluß: Flansch HG20596-97M, FM; RF ANSI-B16.5; DIN2543/2544/2545RF; JIS B2201RF
Vertrauliches Maß: beziehen Sie bitte sich auf Tabelle 2
Körpermaterial: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Mützenart: Geschlechtskrankheits-Art, - 10~80℃; Mittlerer Temp. schreiben Sie (mit Kondensator), ≤250℃; Hochtemperatur. schreiben Sie (mit Kondensator und Erweiterungen), ≤350℃
Verpackungsmaterial: V-Form PTFE, flexibler Graphit, O-Ringe
Dichtungsdichtung: Gewundene gedrehte Dichtung, Graphit mit Metalldichtung, Zickzackdichtung, flache Dichtung.
Farbe: Kohlenstoffstahl-Oberteiloberfläche erfordert, um Oberfläche ohne Farbe zu malen, Edelstahl- oder Kupfer.

Ordnungs-Steckerart: Parabolischer Druckreglerstecker, Zylinderdruckreglerstecker, Parabolischer Doppelsitzdruckreglerstecker
Flusseigenschaften: Schnelle Öffnung
Steckermaterial: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Seat-Material:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Stammmaterial: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Ventilstößelmaterial: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Brüllt Material: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Auslöser
Art: Multi-Frühlingsmembran oder Zylinderkolben
Druckregelungsstrecke: Sehen Sie bitte Tabelle 1
Oberes und Kleinschreibungs-Material: A3, A4 mit PTFE, 0Cr18Ni 9(304)
Membrangummi: NBR, EPDM, FPM und andere Ölwiderstandgummis
Zylinder-Material: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Kolben-Material: Aluminiumlegierung
Frühlings-Material: 60Si2Mn
Arbeitstemperatur: - 20~80℃

Leistung
Steuerart: Druckentlastungsart (K), Druckreglerart (b)
Bewerteter Lebenslauf: Wie in Tabelle 1 gezeigt
Druck-Regelgenauigkeit: ± 3%.
WorkingTemp: - 10~350℃
Bewertete Reise: sehen Sie Tabelle 1
Form-Größe: Wie in Abbildung 3 gezeigt Tabelle 2
Gewicht des Produktes: Wie in Tabelle 2 gezeigt

 Prinzip der Operation
1. Druckreglerart
Das Prozessmedium fließt das Ventil in angezeigter Richtung durch. Die Position des Ventilsteckers bestimmt die Strömungsgeschwindigkeit zwischen dem freien Bereich, der durch Stecker gebildet werden und Sitz. Der Austrittsdruck gesteuert zu werden wird über Druckhahn der funktionierenden Membran übermittelt, in der er in eine Positionierungskraft umgewandelt wird. Diese Kraft justiert den Ventilstecker als Funktion der Positionierung der Frühlingskraft des Frühlinges force.the kann unter Verwendung der Satzballnuß justiert werden. Die Bilanzstruktur des Drucks kann ausgeglichen den Kräften, die indem den aufwärts gerichteten Druck und das Handeln nach dem Ventilstecker geschaffen werden. Der Austrittsdruck ist Balance über den Membranbereich im Auslöser.
2. Druckentlastungsart
Das Prozessmedium fließt das Ventil in angezeigter Richtung durch. Die Position des Ventilsteckers und der Bereich, der zwischen Stecker und Sitz freigegeben wird, bestimmen die Strömungsgeschwindigkeit. Die funktionierende Membran wird gespannt, indem man Frühlings- und Satzballnuß in Position bringt, damit das Ventil durch die Frühlingskraft geschlossen wird, vor entlastet von Druck. Der aufwärts gerichtete Druck gesteuert zu werden wird über Druckhahn der funktionierenden Membran übermittelt, in der er in eine Positionierungskraft umgewandelt wird. Diese Kraft wird für den vlave Stecker entsprechend der Kraft des Positionierungsfrühlinges hochschieben aufgewendet. Wenn die Kraft, resultierend aus den aufwärts gerichteten Druckanstiegen über dem justierten Satzball, das Ventil, sich propotionally zur Änderung im Druck öffnet. Der aufwärts und abwärts gerichtete Druck, der nach dem Stecker handelt, ist ausgeglichen.
