Produktdetails:
Zahlung und Versand AGB:
|
| Name: | LÄRM-AUFZUG-ART RÜCKSCHLAGVENTIL | Vertraulich: | EN558-1 |
|---|---|---|---|
| Flansch-Ende: | EN1092-1 | Test: | EN12266 |
| Material: | WCB, SS304, SS316, WC6, CF8, CF8M | Verbindung: | RF, RTJ, BW |
| Hervorheben: | wcb Kugelventil,Sich hin- und herbewegendes Kugelventil |
||

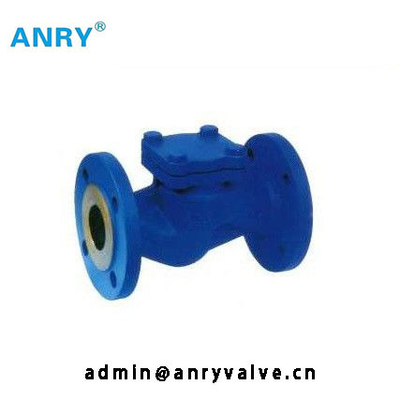

LÄRM PN16 PN25 PN40 WCB Körper Stellite-Überlagerungs-Disketten-Aufzug-Art Rückschlagventil
LÄRM-AUFZUG-ART RÜCKSCHLAGVENTIL PN16/25/40
Vertraulich: EN558-1
Flansch-Ende: EN1092-1
Test: EN12266
Hauptteil-Material
| Teil | Körper/Mütze | Stecker | Dichtung | Bolzen/Nuss |
| Material | GS-C25 | 2Cr13 | 2Cr13, STL | CS |
| 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti, STL | 1Cr18Ni9Ti | |
| CF3, CF8 CF3, CF8 |
SS316 | 304L, 316L, 304.316, STL | 1Cr18Ni9Ti |
Maße
| DN | L | H | KV | Wt.Kg | ||
| PN16 | PN25 | PN40 | ||||
| 15 | 130 | 70 | 5,7 | 2,4 | 3,5 | 3,8 |
| 20 | 150 | 70 | 7,8 | 3 | 4,4 | 4,9 |
| 25 | 160 | 80 | 11,8 | 3,8 | 5 | 5,9 |
| 32 | 180 | 80 | 17,9 | 5,7 | 6 | 7,1 |
| 40 | 200 | 85 | 27,5 | 7,4 | 8 | 10,4 |
| 50 | 230 | 95 | 48 | 10,3 | 11 | 12,3 |
| 65 | 290 | 110 | 77,6 | 15,2 | 16 | 22,7 |
| 80 | 310 | 130 | 109 | 20,4 | 21 | 28,5 |
| 100 | 350 | 155 | 168 | 31 | 32 | 40 |
| 125 | 400 | 165 | 251 | 49 | 51 | 64 |
| 150 | 480 | 215 | 389 | 69 | 70 | 90 |
| 200 | 600 | 285 | 664 | 132 | 136 | 170 |
| 250 | 730 | 325 | 1017 | 198 | 218 | 240 |
| 300 | 850 | 365 | 1446 | 278 | 330 | 370 |
