Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Stahlkugelventil Casted | Klasse: | 150/300/600 |
|---|---|---|---|
| Test: | API598 | Art: | Körperbau 2pc /3pc, voller Hafen |
| Struktur: | Ball, voller Hafen | Material: | Edelstahl, Messing, Plastik, WCB, PVC |
| Energie: | Manuell, pneumatisch, elektrisch, motorisiert | Druck: | Mitteldruck, Niederdruck, 3000PSI, 200psi/PN16 |
| Temperatur von Medien: | Normale Temperatur, mittlere Temperatur, niedrige Temperatur | Medien: | Wasser, Öl, Gas, Luft, Flüssigkeit |
| Portgröße: | 1/2“ - 4" | Anwendung: | General, Haushalts-Verwendung, SGS, industrielle Verwendung |
| Produktname: | hydraulisches Kugelventil, Großhandelsberufsplastik-PVC-/UPVCKugelventil, Plastikkugelventil des neu | Körpermaterial: | Messing, Edelstahl 316, PVC/upvc, 304 |
| Größe: | DN15 To100,1/8 " ~4" | Standard: | LÄRM, BS, ASTM, ANSI, DIN JIS/ANSI /BS/CNS |
| Funktionsdruck: | 3000PSI, 0-10 Stange, 0-16bar | Verbindung: | Faden BSP NPT, weibliche Thread-/ODgröße, weiblich |
| Verwendung: | Steuerwasserstrom | Dichtungs-Material: | PTFE, Silikon, VITON |
| Markieren: | Volles gebohrtes SS-Kugelventil,2-teiliges SS-Kugelventil,2000PSI verlegte Kugelventil |
||

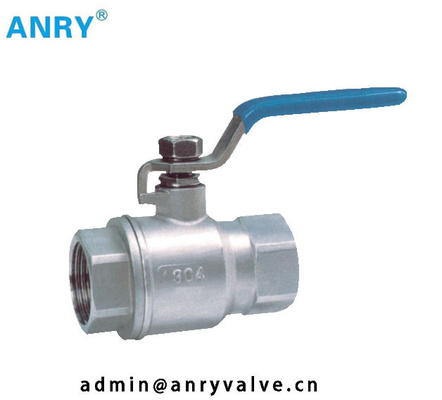

Stahl SS304 SS316 CF8M Body BSP 2PC Casted verlegte Kugelventil 1000WOG
2PC/3PC schmiedete Stahlkugelventil Class150/300/600
Körperbau 2pc /3pc, voller Hafen
Antistatisches Gerät
Brandschutz
Körper: S.S. F304/F316, C.S.A105
Vertraulich: ANSI B16.5
Flansch-Ende: ANSI B16.5
Entwurf: ANSI B16.34
Test: API598
Hauptteilmaterialien
| Nein. | Teilname | Material | Nein. | Teilname | Material | ||
| 1 | Endstöpsel | A105 N | SS316 | 10 | V-Art Verpackung | PTFE | PTFE |
| 2 | Bolzen | A193 B7 | A193 B8M | 11 | Drüse | A105N | SS316 |
| 3 | Nüsse | A194 2H | A194 8M | 12 | Drüsenplatte | A105N | SS316 |
| 4 | Dichtung | PTFE | PTFE | 13 | Sicherungsring | SS304 | SS304 |
| 5 | Seat | RPTFE | RPTFE | 14 | Stamm | SS304 | SS316 |
| 6 | Körper | A105 N | F316 | 15 | Griffc$t-weise | WCB | WCB |
| 7 | Ball | SS304 | SS316 | 16 | Griff | 304 | 304 |
| 8 | Stammdichtung | PTFE | PTFE | 17 | Bolzen | 304 | 304 |
| 9 | Verpackung | PTFE | PTFE | ||||
Maße
| Klasse 150 | ||||||
| NPS (Zoll) | L | W | H | d | Kilogramm | Auflage ISO Mouting |
| 1" | 127 | 170 | 92 | 25 | 6 | F03 |
| 1 1/2“ | 165 | 270 | 108 | 38 | 12 | F05 |
| 2" | 178 | 270 | 119 | 50 | 15 | F07 |
| 2 1/2“ | 191 | 380 | 150 | 65 | 19 | F07 |
| 3" | 203 | 380 | 163 | 76 | 22 | F07 |
| 4" | 229 | 470 | 187 | 102 | 46 | F10 |
| 6" | 394 | 700 | 210 | 150 | 110 | F10 |
| Klasse 300 | ||||||
| NPS (Zoll) | L | W | H | d | Kilogramm | Auflage ISO Mouting |
| 1" | 165 | 170 | 92 | 25 | 10 | F03 |
| 1 1/2“ | 191 | 270 | 108 | 38 | 18 | F05 |
| 2" | 216 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2“ | 241 | 380 | 150 | 65 | 28 | F07 |
| 3" | 283 | 380 | 163 | 76 | 38 | F07 |
| 4" | 305 | 470 | 187 | 102 | 78 | F10 |
| 6" | 403 | 700 | 210 | 150 | 110 | F10 |
| Klasse 600 | ||||||
| NPS (Zoll) | L | W | H | d | Kilogramm | Auflage ISO Mouting |
| 1" | 216 | 170 | 92 | 25 | 10 | F04 |
| 1 1/2“ | 242 | 270 | 108 | 38 | 18 | F07 |
| 2" | 292 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2“ | 330 | 380 | 150 | 65 | 28 | F07 |
| 3" | 356 | 380 | 163 | 76 | 38 | F10 |
